2205 合金( UNS S32305/S31803 )是由22%铬，3%钼及5-6%镍氮合金构成的双相不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗强腐蚀能力。深圳华镍免费提供材料样品邮寄。
与316L 和317L 奥氏体不锈钢相比，2205 合金在抗点腐蚀及隙腐蚀方面的性能更优越，它具有很高的抗腐蚀能力，与奥氏体相比，它的热膨胀系数更低，导热性更高。
与奥氏体不锈钢相比，它的耐压强度是其两倍，与316L 和317L 相比，设计者可以减轻其重量，其成本也更低。
一般属性
2205双相不锈钢是由22%铬,3%钼及5-6%镍氮构成的双相不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
与316L和317L奥氏体不锈钢相比,2205合金在抗点腐蚀及隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。
2205的屈服强度是奥氏体不锈钢的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比316，317L更具有价格优势。
这种合金特别适用于-50°F/+600°F 温度范围内。超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。
抗腐蚀能力
均匀腐蚀
由于铬含量（22%），钼（3%）及氮含量（0.18%）,2205的抗腐蚀特性在大多数环境下优于316L和317L。
局部抗腐蚀

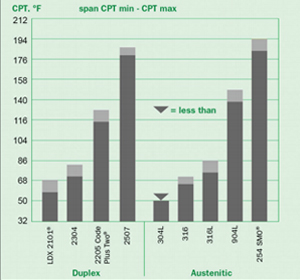

2205中铬、钼及氮的含量使其在氧化性及酸性的溶液中, 对点腐蚀及隙腐蚀具有很强的抵抗能力。
在含2000ppm 氯化物的硫酸溶液中的腐蚀曲线4 mpy (0.1 mm/yr)
抗应力腐蚀
不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。
在一定的温度、应张力、氧气及氯化物存在的情况下,奥氏体不锈钢会发生氯化物应力腐蚀。由于这些条件不易控制，因此304L、316L和317L的使用在这方面受到限制。
抗腐蚀疲劳
2205 合金的高强度及抗腐蚀能力使其具有很高的抗腐蚀疲劳强度。加工设备易受腐蚀环境和加载循环的影响，2205的特性非常适合这样的应用。
采用AvestaPolarit 蚀损电池测得1M NaCl 中蚀损临界温度。

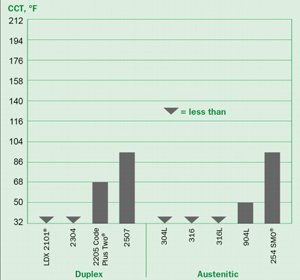

在10% FeCl3?6H2O中的隙腐蚀临界温度
湿处理磷酸中的均匀腐蚀
腐蚀率, ipy | ||||||||
等级 | 溶液A, 140°F | 溶液B, 120°F | ||||||
2205 | 3.1 | 3.9 | ||||||
316L | >200 | >200 | ||||||
904L | 47 | 6.3 | ||||||
成份, wt% | ||||||||
P2O5 | HCl | HF | H2SO4 | Fe2O3 | Al203 | SiO2 | CaO | MgO |
Sol A 54.0 | 0.06 | 1.1 | 4.1 | 0.27 | 0.17 | 0.10 | 0.20 | 0.70 |
Sol B 27.5 | 0.34 | 1.3 | 1.72 | 0.4 | 0.001 | 0.3 | 0.02 | — |
抗应力开裂性腐蚀
| Boiling | Wick | Boiling |
等级 | 42% MgCl2 | Test | 25% NaCl |
2205 | F | P | P |
254 SMO® | F | P | P |
Type 316L | F | F | F |
Type 317L | F | F | F |
Alloy 904L | F | P or F | P or F |
Alloy 20 | F | P | P |
室温下机械特性
| ASTM A 240 | Typical |
屈服强度 0.2%, ksi | 65 min. | 74 |
耐压强度, ksi | 90 min. | 105 |
延展率, % | 25 min. | 30 |
硬度 | 32 max. | 19 |
加工
热成形
我们建议成形应尽量在600°F 温度以下进行。在进行热成形处理时,整个工件应整体受热,应在1750°F 到2250°F 的温度范围内进行,2205 合金在此温度下非常柔软。如果温度过高,2205合金易于热撕裂。如果低于此温度,奥氏体就会发生断裂。低于1700°F时,由于温度和形变的影响,金属间相会很快形成。热成形进行完后,应立即对其在1900°F 的温度下进行固熔退火,并进行淬火来还原其相位平衡、韧性及抗腐蚀能力。我们不建议进行应力消除,但如果必须这样做,材料应在1900°F 的温度下进行固熔退火,然后迅速冷却,进行水淬火。
冷成形
2205 合金可以进行切割和冷成形。然而,由于2205 合金自身的高强度及硬度,它比奥氏体钢铁更需要进行冷成形,也正因为它的高强度,要充分考虑到回弹的因素。
热处理
2205 合金应在不低于1900°F 的温度下进行退火处理,然后迅速冷却,进行水淬火。这项处理应用于固熔退火及应力解除。应力解除处理如在低于1900°F 的温度下进行,容易导致有害的金属或非金属相位的析出。
机械切削性
在高速的机床上,2205 合金的进给率和切削速度和316L 是一样的。如果采用炭化刀,切割速度与316L 相比降低了大约20%,机器设备及其部件的性能在此起着关键性的作用。
焊接
2205 合金的焊接性很好。2205 合金所要达到的性能为焊接金属和热变质部分仍然保持和基底金属同样的抗腐蚀能力、强度及韧性。2205
UNS S32750（2507）的点腐蚀指数(PRE)高于40，属于双相不锈钢，具有良好的耐腐蚀性和强度特性。与UNS S32205、SUS 329J3L、SUS 329J4L(NAS 64)相比，具有更佳的耐局部腐蚀性，可用于化工成套设备、海水淡化成套设备等。华镍可供钢板、钢条。
材料牌号・标准
ASTM A240 | EN 10088-2 / 10028-7 | JIS | ISO |
UNS S32750 | 1.4410 | ― | ― |
化学成分
UNS S32750
| C | Si | Mn | P | S | Ni | Cr | Mo | N | Cu |
Min | ― | ― | ― | ― | ― | 6.0 | 24.0 | 3.0 | 0.24 | ― |
Max | 0.030 | 0.80 | 1.20 | 0.035 | 0.020 | 8.0 | 26.0 | 5.0 | 0.32 | 0.50 |
EN 1.4410 *
| C | Si | Mn | P | S | Ni | Cr | Mo | N | Cu |
Min | ― | ― | ― | ― | ― | 6.0 | 24.0 | 3.0 | 0.24 | ― |
Max | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 8.0 | 26.0 | 4.5 | 0.35 | ― |
物理性能
比热(J/kg･K) | 453 | |
电阻率(μΩ･cm) | 83.0 | |
热传导率(W/m･K) | 12.3 | |
平均热膨胀系数(10-6/℃) | 30–100℃ | 13.4 |
30–200℃ | 13.7 | |
30–300℃ | 13.8 | |
30–400℃ | 14.0 | |
纵向弹性模量(MPa) | 19.7 x 104 | |
强磁性 | 有 | |
熔点(℃) | 1390-1455 | |
机械性能
室温机械性能
UNS S32750
0.2%屈服强度(N/mm2) | 抗拉强度(N/mm2) | 延伸率(%) | 硬度(HB) | 冲击能量 | |
≧ 550 | ≧ 795 | ≧ 15 | ≦ 310 | ― | ― |
EN 1.4410 *
0.2%屈服强度(N/mm2) | 抗拉强度(N/mm2) | 延伸率(%) | 硬度(HB) | 冲击能量 | |
≧ 530 | 730-930 | ≧ 20 | ― | ≧ 100 (long) | ≧ 60 (tr) |
* EN 10088-2 热轧板
示例
| 0.2%屈服强度(N/mm2) | 抗拉强度(N/mm2) | 延伸率(%) | 硬度(HB) | 冲击能量 | |
热轧板 20mmt | 588 | 849 | 38 | 235 | 298 | 298 |
热轧板 8mmt | 655 | 880 | 37 | 255 | ― | ― |
高温强度
温度(℃) | 0.2%屈服强度(N/mm2) | 抗拉强度(N/mm2) | 延伸率(%) |
100 | 530 | 789 | 33 |
150 | 509 | 774 | 31 |
200 | 470 | 751 | 31 |
250 | 465 | 761 | 29 |
300 | 457 | 775 | 27 |
350 | 458 | 775 | 26 |
400 | 440 | 758 | 29 |

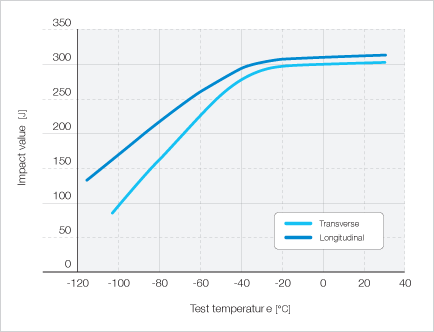

冲击值
耐腐蚀性
与SUS 304、SUS 316L等普通奥氏体不锈钢以及UNS S32205等双相不锈钢相比，UNS S32750具有更佳的耐局部腐蚀性(耐点腐蚀性、耐缝隙腐蚀性)和耐酸腐蚀性。

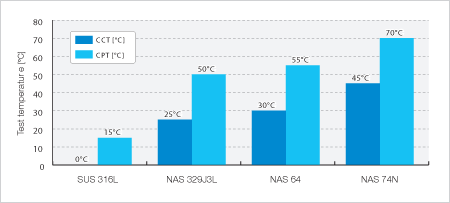

耐点腐蚀性能和耐缝隙腐蚀性能
耐酸腐蚀性能
对各种酸的耐腐蚀性(试验时间：24小时)
| 浓度 | 温度 | 腐蚀速度(CPT) | |||
NAS 74N | NAS 64 | NAS 329J3L | SUS 316L | |||
H2SO4 | 10% | 沸腾 | 2.25 | 3.64 | 3.70 | 19.70 |
HCl | 1% | 沸腾 | 0.02 | 0.03 | 5.41 | 6.94 |
HNO3 | 60% | 沸腾 | 0.06 | 0.08 | 0.11 | 0.17 |
H3PO4 | 80% | 沸腾 | 2.83 | 4.99 | 5.52 | 25.00 |
CH3COOH | 80% | 沸腾 | < 0.01 | < 0.01 | < 0.01 | < 0.01 |

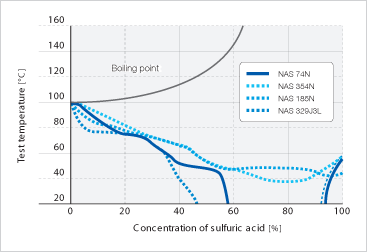

硫酸中的等腐蚀曲线(腐蚀速度< 0.1mm/y)
朔性加工性
由于与SUS 304相比屈服强度高、延伸率小，在冷加工时应加以注意。
焊接性
请将焊道间温度控制在100℃以下，以抑制金属间化合物的生成。无需预热。请使用UNS S32750专用焊料。
热处理
固溶处理温度为1080℃～1120℃，热处理后必须急冷。冷却速度应尽量快，必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，NAS 74N的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。
用途
化工设备、化学品船、海水淡化设备、海水泵等。
金属材料难题找华镍
更多高性能材料欢迎来电来函垂询。全国服务热线：0755-29195055 24小时服务热线：15220239992
