GH3044合金是体固溶强化镍基抗氧化合金，在900℃以下具有高的塑性和中等的热强性，并具有优良的抗氧化性和良好的冲压、焊接工艺性能，适宜制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件以及隔热屏、导向叶片等。
GH3044技术标准
锻件 | GB/T14997 GB/T14998 GJB3020 |
棒材 | GB/T14994 GB/T1493 HB5189 GJB3165 |
板/带 | GB/T14995 GB/T14996 GJB3317 GJB1952 GJB3318 |
丝 | GB/T5249 GJB2612 |
GH3044品种规格
板材、棒材、环锻件、成品协商供应。深圳华镍免费提供材料样品邮寄。
GH3044化学成分
C | Mn | Si | P | S | Ni |
≤0.10 | ≤0.50 | ≤0.80 | ≤0.013 | ≤0.013 | 余 |
Cr | Mo | W | Al | Ti | Fe |
23.5-26.5 | ≤1.5 | 13.0-16.0 | ≤0.5 | 0.3-0.7 | ≤4.0 |

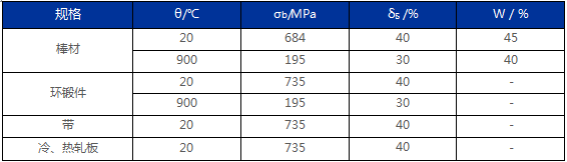

GH3044力学性能
GH3044物理性能
密 度：8.89 g/m3
熔 点：1352℃-1375℃
磁性能：无
GH3044焊接性能
1、具有良好的焊接性能，可以用氩弧焊、点焊、缝焊及钎焊等方法焊接。
2、氩弧焊时熔池流动性较差，但裂纹倾向性较小。接触焊时核心内较易形成结合线伸入及缩孔，一般宜采用较大的电极压力和较低的焊接速度。
GH3044零件热处理工艺
1.中间热处理温度为1140℃±10℃，保温3～5min，空冷。
2.*终热处理温度根据零件工作条件确定，对要求有良好的热疲劳性能的零件于1150℃固溶，保温3～5min，空冷；
3.对要求有较高热强性的零件于1200℃固溶，保温3～5min，空冷。
GH3044表面处理工艺
在高温下工作的零件可采用W-2珐琅涂层进行有效的保护
GH3044应用领域
航空发动机主燃烧室、加力燃烧室
航空发动机焊接结构件
发动机安装边、导管
导向叶片零部件
金属材料难题找华镍
更多高性能材料欢迎来电来函垂询。全国服务热线：0755-29195055 24小时服务热线：15220239992
